Vít Ván Dăm Có Ngòi Cắt Dưới Đầu: Dừng Tách Gỗ, Không Cần Khoan Trước

Ngòi cắt là các gân nhỏ nhô lên ở mặt dưới của đầu vít ván dăm và chúng là lý do khiến vít ván dăm hiện đại có thể được dẫn vào kệ, khung tủ hoặc bảng điều khiển dạng phẳng mà không có lỗ dẫn hướng và không cần tách bảng.

Ngòi hoạt động giống như mũi doa thu nhỏ. Khi phần đầu tiếp cận bề mặt, chúng nghiền vật liệu thành các mảnh mỏng thay vì nén nó, do đó tấm không bao giờ phải hấp thụ toàn bộ lực nêm của mặt ổ trục chìm. Đó là một chi tiết nhỏ làm thay đổi cách hoạt động của toàn bộ mối nối và bạn cần hiểu rõ trước khi chỉ định, dự trữ hoặc mua ốc vít để sản xuất.

Hướng dẫn này giải thích tác dụng thực sự của ngòi, cách chúng tương tác với hình dạng đầu, dạng ren và kiểu điểm cũng như những điểm mà kỹ thuật vẫn còn có những hạn chế. Để có cái nhìn rộng hơn về cùng một dòng ốc vít trong các sản phẩm bảng điều khiển, bài viết của chúng tôi về vít ván dăm cho ứng dụng ván sợi và MDF là một người bạn đồng hành hữu ích.

Ngòi cắt dưới đầu thực sự là gì

Trên vít ván dăm chìm, các ngòi cắt nằm trên bề mặt ổ trục hình nón bên dưới đầu, thường được bố trí hướng tâm giống như các nan hoa của bánh xe. Tùy thuộc vào thiết kế, chúng xuất hiện dưới dạng bốn đến sáu gân nhỏ, hình nêm hoặc khía hình chữ V trông hơi kiêu hãnh trên mặt ổ trục.

Vị trí quan trọng hơn kích thước. Bởi vì các ngòi được nâng lên nên chúng tiếp xúc với bảng trước khi bề mặt ổ trục phẳng hoặc hình nón tiếp xúc. Sự khởi đầu ngắn ngủi đó là điều cho phép họ cắt giảm hơn là đè bẹp. Một ốc vít có bề mặt chịu lực hoàn toàn trơn tru phải đẩy vào bảng điều khiển và áp lực không có nơi nào để đi ngoại trừ hướng ra ngoài về phía cạnh tự do gần nhất.

Trong nhiều sản phẩm thực tế, ngòi và gân có đặc điểm giống nhau. Vít được mô tả là có đầu có gân có thể sử dụng kiểu sườn sáu góc xiên kết hợp mép doa với gờ gia cố, do đó đầu vít chống lại sự biến dạng khi cắt. Điều quan trọng khi bạn so sánh các vít là liệu mặt dưới đó có nâng lên các cạnh cắt hay không.

• Doa và khoét phần trên của lỗ làm ghế tựa
• Cắt sợi và hạt thay vì nén chúng
• Làm sạch mũi khoan để mặt ổ trục có thể nằm phẳng
• Giảm mô-men xoắn cần thiết để đưa đầu xuống bề mặt
• Giảm vết nứt vòng và chân tóc nổi lên xung quanh đầu bị ép

Tại sao Ván dăm và MDF bị tách ra khi bạn bỏ qua lỗ thí điểm

Ván dăm và MDF không phải là gỗ nguyên khối. Ván dăm là một tấm thảm dăm gỗ được liên kết với nhựa, và MDF là một tấm ván sợi đồng nhất, dày đặc. Cả hai đều không có cấu trúc dạng tế bào cho phép gỗ rắn căng ra và nén xung quanh dây buộc. Khi vật liệu không có nơi nào để di chuyển, nó sẽ bị nứt.

Một con vít làm hỏng bảng theo hai cách. Phần ren thay thế vật liệu một cách triệt để, đó là lý do tại sao một con vít quá khổ có thể chia đôi tấm ván dọc theo chiều dài của nó. Phần đầu thêm một vấn đề thứ hai và thường lớn hơn: bề mặt ổ trục chìm hoạt động giống như một cái nêm có dấu chân rất rộng, đẩy ra ngoài qua toàn bộ đường kính đầu thay vì dọc theo đường ren.

Sự phân tách thường bắt đầu ở điểm yếu nhất, do đó các hư hỏng tập trung gần các cạnh và đầu bo mạch, xung quanh các khoảng trống và các mảng có mật độ thấp trong lõi cũng như dọc theo đường nơi bảng điều khiển không được hỗ trợ. Khoan trước giải quyết vấn đề này bằng cách loại bỏ vật liệu trước, nhưng nó sẽ thêm một bước và làm chậm quá trình lắp ráp. Ngòi cắt giải quyết vấn đề trong đó phần lớn áp lực nêm bắt nguồn từ phần đầu.

Làm thế nào để ngăn ngừa việc ngòi cắt bị tách mà không cần khoan trước

Trình tự bên dưới mô tả một ổ đĩa thông thường có vít ván dăm có rãnh vào sản phẩm bảng điều khiển, không có lỗ dẫn hướng và không có mũi khoan.

1. Điểm cắn. Một mũi nhọn, hoặc một mũi có rãnh loại 17 trong các tấm ván dày đặc hơn, bắt đầu tạo lỗ và tạo cho sợi chỉ một vật gì đó để bám chặt.
2. Sợi dây kéo. Các sợi thô gắn vào bảng điều khiển và kéo vít xuống, dịch chuyển một lượng vật liệu hạn chế xung quanh chuôi.
3. Ngòi chạm xuống trước. Bởi vì họ kiêu hãnh về mặt chịu lực nên họ gặp bề mặt đó vài vòng trước ghế đầu.
4. Ngòi cắt một mũi khoan nông. Họ cắt và làm sạch lớp sợi hoặc mảnh vụn trên cùng thay vì ấn nó vào trong, tạo ra một chỗ ngồi phù hợp với góc đầu.
5. Vật liệu bị di dời có nơi nào đó để đi. Cắt thay vì nén sẽ giữ ứng suất cục bộ, do đó nó không di chuyển đến mép ván.
6. Ghế đầu phẳng ở mô-men xoắn thấp hơn. Cần ít lực hơn nên ly hợp nhả sớm hơn và bề mặt xung quanh đầu vẫn nguyên vẹn.

Điểm mấu chốt: ngòi nhắm vào phần đầu và phần đầu là nơi tạo ra hầu hết áp lực tách trong ván dăm và MDF. Đó là lý do tại sao vít có đầu ren thường có thể được dẫn động mà không cần khoan trước ngay cả khi chỉ riêng ren vẫn có thể gây hư hỏng.

Hình học đầu: Nơi ngòi sống

Loại đầu quyết định vị trí đặt ngòi và lượng vật liệu mà chúng có thể xóa. Bốn gia đình phụ trách hầu hết công việc làm ván dăm.

Đầu chìm và đầu chìm đôi

Đây là sự lựa chọn tiêu chuẩn cho ván dăm và ván MDF. Một hình nón đơn cắt một chỗ ngồi liên tục, trong khi phiên bản chìm đôi sử dụng hai góc để phần đầu chìm sâu hơn với sự chuyển tiếp rõ ràng hơn trên bề mặt.

Đầu bán chìm

Góc hình nón nông hơn giúp phân tán áp lực lên một diện tích lớn hơn một chút, điều này rất hữu ích trong các tấm mỏng và các tấm ván nơi mũi khoét sâu sẽ làm mỏng vật liệu quá nhiều. Chúng thường được ghép nối với một điểm loại 17.

Pan, kèn và ngẩng cao đầu

Bề mặt ổ trục rộng hơn phù hợp với ván mềm và tấm mỏng, trong đó ưu tiên là kẹp hơn là chìm. Các ngòi khi có sẽ nằm ở mặt dưới phẳng và vẫn khoét miệng lỗ.

Điều quan trọng không phải là tên trên hộp mà là mặt dưới của đầu. Nếu bề mặt ổ trục phẳng và liên tục thì đầu vẫn sẽ nêm tấm mở ra cho dù ren được thiết kế tốt đến đâu. Tìm kiếm các cạnh cắt được nâng lên.

Vít ván dăm có nhiều cấu hình đầu Khám phá vít ván dăm theo nhiều kiểu đầu và vật liệu khác nhau, với các mũi nhọn và ren được tối ưu hóa cho ván dăm, ván MDF và tủ. Xem sản phẩm →

Chủ đề, điểm và gân hỗ trợ hành động của ngòi

Các ngòi chỉ xử lý phần đầu của khớp nên phần còn lại của vít phải phối hợp. Sợi chỉ đơn, thô, sâu với bước rộng là mẫu ván dăm cổ điển vì nó ăn khớp với cấu trúc phoi mà không cần lỗ thí điểm.

Trong MDF, lõi dày đặc hơn và đồng đều hơn, và phoi hầu như không còn nơi nào để đi. Các sợi đôi hoặc ren đôi truyền động nhanh hơn và giảm áp suất mỗi vòng, trong khi phần đuôi được phay hoặc điểm có rãnh loại 17 giúp bụi thoát ra khỏi lỗ thay vì nén chặt dưới đầu.

Thiết kế có gân và gân

Các đường gân dưới đầu ngòi có thêm hai lợi ích cùng một lúc: chúng gia cố phần đầu chống lại sự biến dạng và chúng mở rộng hoạt động doa của ngòi. Khi đuôi ren cũng được phay, vít sẽ cắt khe hở của chính nó ở phần trên của lỗ, giúp giữ mô-men xoắn dẫn động ở mức thấp cho đến thời điểm đầu ren chạm xuống.

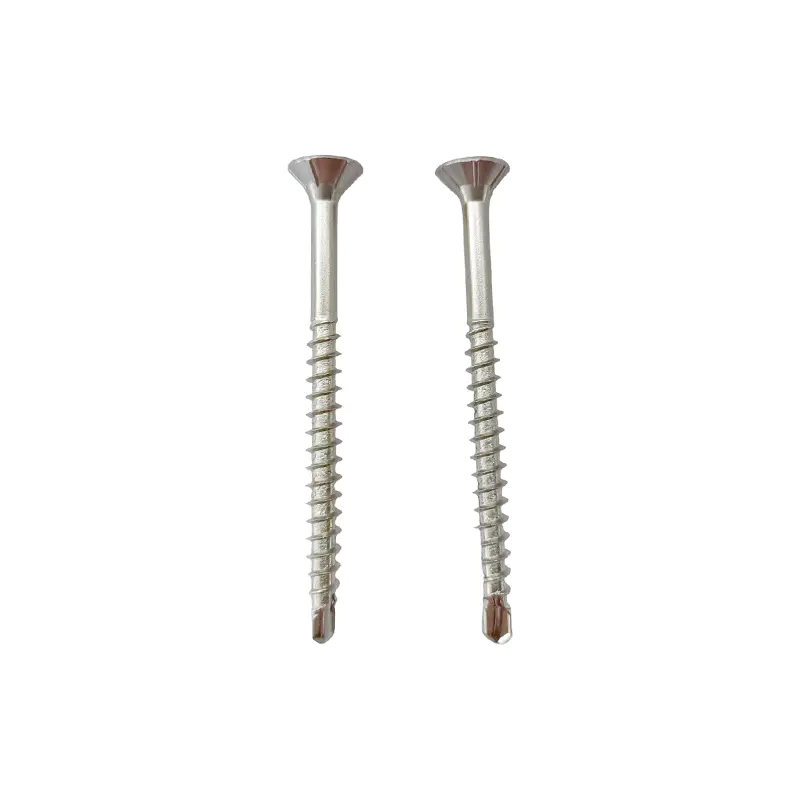

Vít ván dăm hình lục giác chìm đôi có đuôi được xay Vít thép không gỉ SUS304 với bộ truyền động sáu góc xiên, các gân được phay và đuôi được phay để lắp ráp ván dăm, ván MDF và đồ nội thất một cách an toàn. Xem sản phẩm →

Khớp vít với bảng

Không có vít ván dăm nào phù hợp với mọi chất nền. Sử dụng bảng bên dưới làm điểm bắt đầu khi bạn chọn thông số kỹ thuật cho việc lắp ráp mới hoặc sửa chữa.

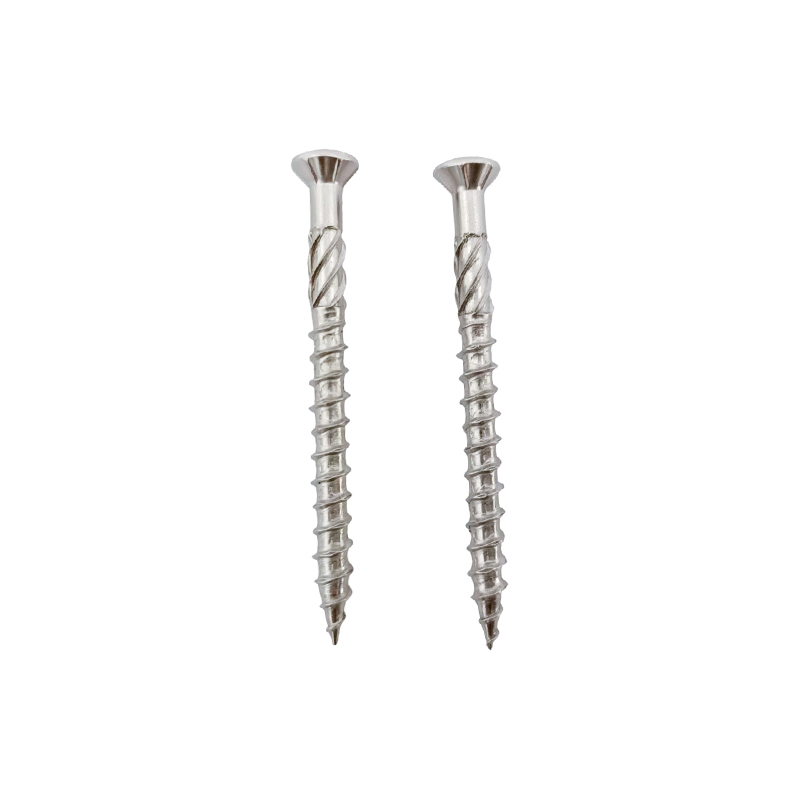

Vít ván dăm Torx loại 17 bán chìm Vít thép không gỉ SUS304 có đầu nửa chìm, ren đôi và loại 17 dành cho ván dăm, ván MDF và đồ nội thất. Xem sản phẩm →

Kỹ thuật lái xe: Tận dụng tối đa lợi ích của ngòi

Ngòi cắt làm giảm nguy cơ bị tách, nhưng chúng không thể bù đắp cho việc thực hành lái xe kém. Một vài thói quen tạo nên sự khác biệt.

• Đặt ly hợp ở mức thấp và tăng dần cho đến khi ngồi trên đầu, thay vì lái hết mô-men xoắn ngay từ đầu.
• Sử dụng một bit phù hợp chính xác với phần lõm. Một chút mòn làm tròn ổ đĩa và gây ra hiện tượng mô-men xoắn quá mức.
• Lái xe ở tốc độ vừa phải. Vòng quay cao tạo ra nhiệt và có thể phá vỡ chất kết dính trong ván dăm.
• Dừng lại khi đầu xe ngang bằng với bề mặt, không phải khi người lái dừng lại hoặc ván xe kêu cót két.
• Giữ ốc vít cách xa các cạnh và đầu. Ngòi làm giảm rủi ro chứ không loại bỏ nó.
• Hỗ trợ bảng điều khiển trên một bề mặt vững chắc. Một bảng không được hỗ trợ bị uốn cong và các tấm bị uốn cong.

Những sai lầm phổ biến vẫn gây chia rẽ

• Chỉ chọn vít theo chiều dài và bỏ qua mặt dưới của đầu.
• Sử dụng vít mặt ổ trục phẳng trong sản phẩm bảng điều khiển vì nó đã có sẵn trong hộp.
• Lái vít có đường kính quá lớn so với độ dày của bảng.
• Tiếp tục thắt chặt sau khi đầu đã ngồi.
• Chạy bộ điều khiển tác động tốc độ cao không có bộ điều khiển ly hợp trên các tấm mỏng.
• Lái xe vào một lỗ đã được tách ra hoặc một lỗ được tái sử dụng, nơi không còn vật liệu nguyên vẹn để cắt.

Câu hỏi thường gặp

Câu hỏi 1: Ngòi cắt có thực sự loại bỏ nhu cầu khoan trước không?

Có trong hầu hết các sản phẩm bảng điều khiển. Đối với ván dăm và MDF ở độ dày thông thường, vít ván dăm có đầu chìm có thể được dẫn động trực tiếp, miễn là đường kính vít tương xứng với tấm ván và bộ ly hợp dẫn động được đặt hợp lý. Đối với gỗ cứng, vật liệu tổng hợp dày đặc, các phần mỏng và các vị trí gần mép, hãy giữ một lỗ thí điểm nhỏ.

Câu 2: Cắt ngòi có giống như cắt xương sườn dưới đầu không?

Chúng có liên quan chặt chẽ với nhau và thường được kết hợp trong một tính năng. Một xương sườn có thể được gia cố hoàn toàn, được cắt hoàn toàn hoặc cả hai. Điều nhận biết một ngòi cắt là cạnh nhô lên tiếp xúc với bề mặt bảng trước tiên và cắt vật liệu đi khi đầu quay xuống.

Câu 3: Tôi có thể sử dụng vít ván dăm có ngòi trong MDF không?

Vâng, và chúng phổ biến ở đó. Ghép nối đầu ngòi với đuôi được mài hoặc điểm loại 17 để bụi do lõi dày đặc tạo ra có lối thoát và lái xe ở tốc độ vừa phải với cài đặt ly hợp để dừng vít khi xả.

Q4: Ngòi có làm giảm lực cầm nắm không?

Không. Lực giữ đến từ sự gắn kết ren trong bảng điều khiển chứ không phải ở đầu. Nếu có bất cứ điều gì, một đầu có vị trí phẳng thay vì đứng kiêu hãnh sẽ tạo ra tải trọng kẹp đều hơn trên mối nối và bề mặt hoàn thiện phẳng hơn.

Chỉ định vít cho ván dăm có rãnh

Khi bạn viết thông số kỹ thuật hoặc đặt hàng, hãy mô tả phần đầu tách biệt với sợi chỉ. Liệt kê kiểu đầu và liệu mặt dưới có ngòi cắt hay mẫu gân, sau đó là dạng ren và bước ren, loại điểm, đường kính và chiều dài danh nghĩa, cấp vật liệu, hốc dẫn động và độ hoàn thiện bề mặt.

Những chi tiết đó là yếu tố quyết định liệu vít có thể được dẫn động mà không cần khoan trước trên bảng điều khiển nhất định hay không. Hai vít có chiều dài và đường kính giống nhau có thể hoạt động hoàn toàn khác nhau trong cùng một tấm ván dăm nếu một vít có mặt chịu lực nhẵn và vít kia có các cạnh cắt dưới đầu.

Bạn có thể xem lại đầy đủ phạm vi vít ván dăm để so sánh các kiểu đầu, cấu hình sườn và các tùy chọn điểm ở cùng một nơi, đồng thời khớp thông số kỹ thuật với bảng mà bạn thực sự sử dụng. Chọn đầu cho bề mặt, ren cho lõi và điểm cho bụi và hầu hết các tấm tách rời đều biến mất trước khi lỗ thí điểm đầu tiên được khoan.
